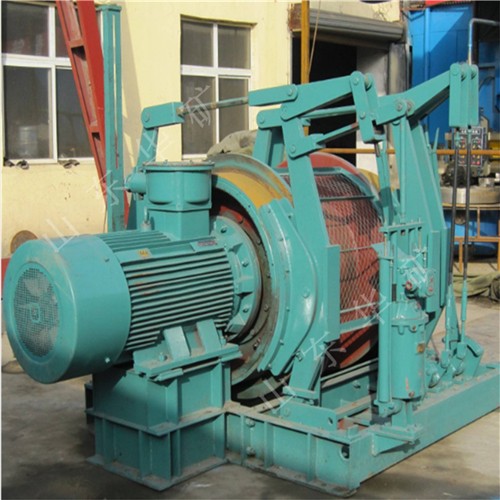

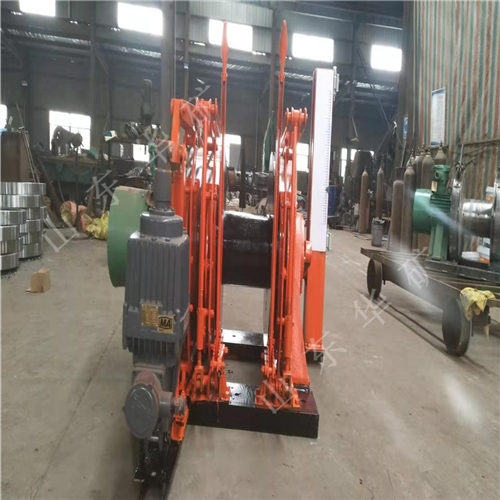

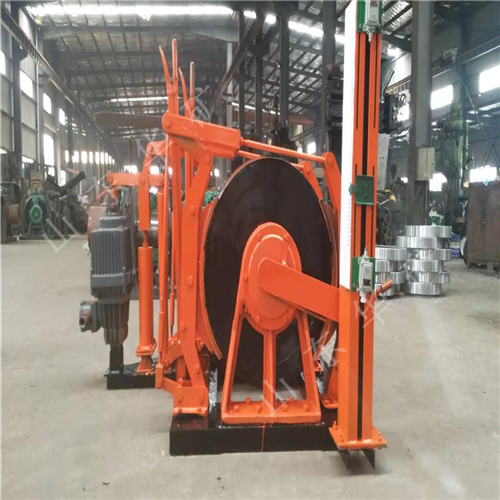

JYB60×1.25運輸絞車

JYB60×1.25運輸絞車產品概述：

JYB60×1.25運輸絞車主要用于煤礦井下和其它礦山在傾斜角小于30°的巷

道牽引礦車。JYB系列運輸絞車均為防爆型，供礦井井下或地面裝載調度編

組礦車及在中間巷拖運礦車和其他輔助搬運工作。JYB16ⅹ1.4運輸絞車均采

用行星齒輪傳動，絞車具有結構緊湊、剛性好、效率高、安裝移動方便、起

動平穩、操作靈活、制動可靠、噪音低等特點。

JYB60×1.25運輸絞車工作原理：

JYB系列運輸絞車采用一級差動輪系和一級定軸輪系進行傳動，在行星輪系

里采用了浮動機構。左端支承在電機上，右端支承在支架上，深度指示器的

齒輪與卷筒上的內齒輪嚙合。

電機齒輪與軸齒輪相聯，軸齒輪帶動小齒輪架上的三個小行星輪旋轉，小行

星輪與小內齒輪相嚙合，三個小行星輪除作自轉外，還要圍繞軸齒輪公轉，

即帶動了小齒輪架旋轉，小齒輪架與雙聯齒輪相聯，從而使雙聯齒輪旋轉，

于是帶動大行星輪轉動，此時可有下列三種狀態：

　　(1)如果左剎車閘松開，右剎車閘剎住制動輪，大行星輪只有自轉，通

過大內齒輪帶動卷筒旋轉起來，即可進行牽引，此時稱為工作狀態。

　　(2)如果左剎車閘剎住卷筒，右剎車閘松開，大內齒輪因與卷筒相聯結

，故不旋轉，大行星輪除作自轉外，還要公轉，同時通過大齒輪架帶動右剎

車輪旋轉，重物因卷筒靜止，被停留在某一位置，此為停止?fàn)顟B(tài)。

　　(3)如果開啟電機使電機反轉帶動了卷筒反轉，稱為工作下放狀態。在

起動和停止時，以及在重物下放中為調節卷筒轉速，可利用兩剎車裝置交替

剎緊和松開進行調節。

JYB60×1.25運輸絞車運輸絞車產品參數：

外層鋼絲繩靜張力：60kN

卷筒尺寸（直徑×寬度）： φ710×800(mm)

外層鋼絲繩繩速：1.25 m/s

鋼絲繩直徑：26mm

容繩量：650m

總減速比：32.5

電動機型號：YBK2 315M-6

功 率：90kW

轉 速：989r/min

電 壓：380/660v

外型尺寸（長×寬×高）：2286×2286×2856(mm)

絞車重量（包括電動機）：5550kg
