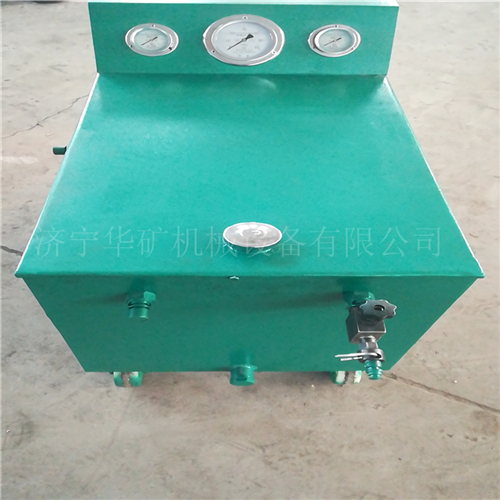

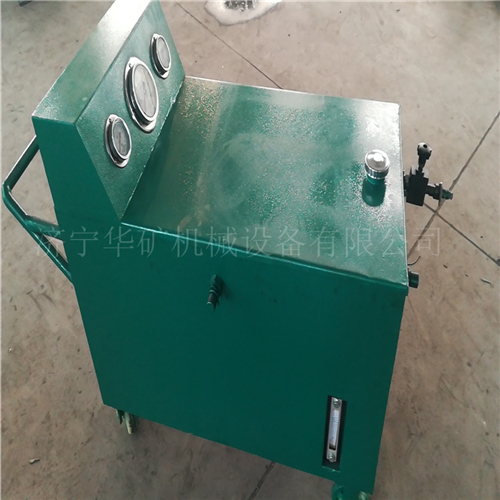

水力升柱器

水力升柱器產品功能：

用水力頂升單體支柱，代替乳化液泵站。

以靜壓水的水壓為動力，通過增壓缸增壓，達到在有水源的地方，不需電力就可以擁有一個小型乳化液泵站的目的。為巷道維修、掘進、邊角煤開采、搶險救災等無泵站有水源的地方提供便利。工作時分兩個階段：

水力升柱：水源壓力能頂升空柱子時，水源直接頂升單體支柱。速度快，節省水；同時按比例自動配比乳化油，配比穩定、可靠；

增壓升柱：水源壓力頂升不動柱子時，自動轉入增壓升柱狀態。增壓比大，初撐力高。

水力升柱器產品特點：

1、水力驅動，不用電。安全、節能、方便。

2、自動配液，配比可靠、穩定。

3、全自動，使用方便。直接使用注液槍。

4、體積小、重量輕、輪式支撐，拉動槍管就能走。

5、靜音。

水力升柱器產品原理：

動作： 打開截止閥壓力水進入驅動腔B，A腔回水經過單向閥4去往注液槍頂升空柱子，同時，C、D腔吸排乳化油與水混合，完成配液。支柱接頂后水源壓力頂升不動支柱時，背壓閥5自動打開泄水，轉入增壓狀態，E、F腔增壓后的高壓水繼續頂升單體支柱，直至完成支護。行程終了時換向閥3自動換向，E、F腔交替輸出高壓.

增壓缸有大活塞和小活塞，且大小活塞在同一軸線上，

水驅動力 = 大活塞推力 = 小活塞阻力，

即   P水×S大=P輸出×S小

P輸出= （S大/S小 ）×P水

S大/S小即為增壓倍數

水力升柱器試車：

 準備：

1 乳化油:本機最大儲存乳化油約60～65升，至少加入20升。

2 進出水管:進水管為KJ10接口，出水管接口也為KJ10接口。

3 槍管：KJ10礦用高壓膠管。

注液槍常見接口為KJ10

注液槍建議使用帶壓力表的，以便觀察最終注入壓力，估算初撐力。

接通水管，打開截止閥待注液槍排一排空氣，有穩定的乳化液排出就可以使用了。

水力升柱器使用;

本機無人值守，無操作閥，無需操作。需要升柱時直接使用即可。

不使用時若不關閉截止閥，會一直處于高壓待命狀態。使用完畢后關閉截止閥。

本機進口水壓比乳化液泵站壓力低，因此，升柱速度比平時慢。

本機在增壓升柱階段，泄水口有余水排出，是正常泄水。

水力升柱器儲存與保養:

不用時拆除水管后，請把進水管截止閥關閉，并且把進出口都用防塵布包好，防止雜物進入，影響下次使用。

升井不用時存放地點嚴禁有冰凍。確有結冰危險時，可用壓縮空氣接進水口，往返幾分鐘后就能把余水排出。

水力升柱器技術參數：

增壓比：6

配比濃度：2.5%

出液量：25L

水源壓力：   P≥2.5 Mpa

外形尺寸：1350mmx575mmx950mm

質量：112Kg
