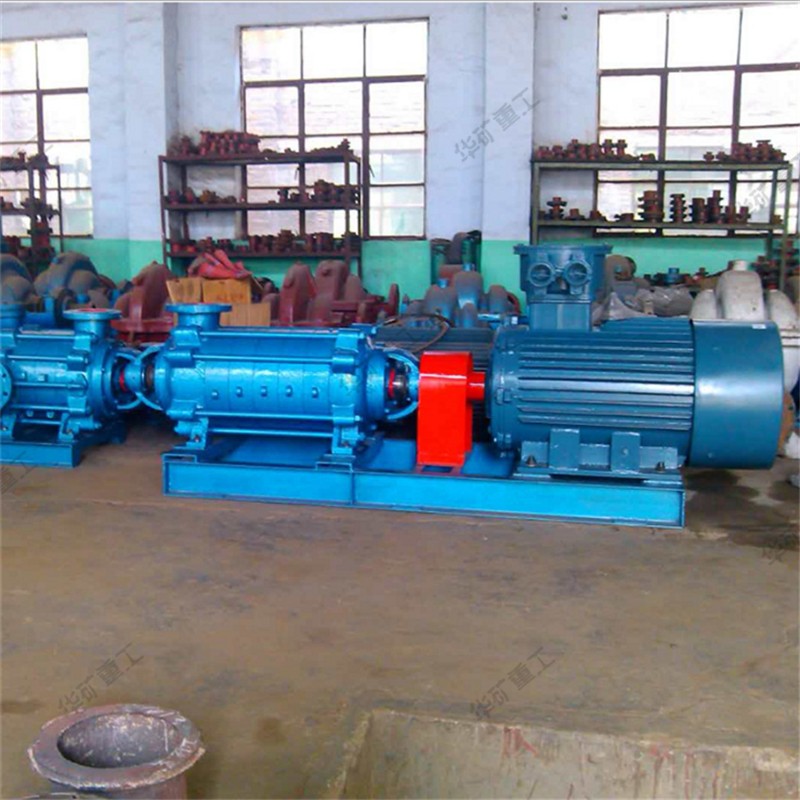

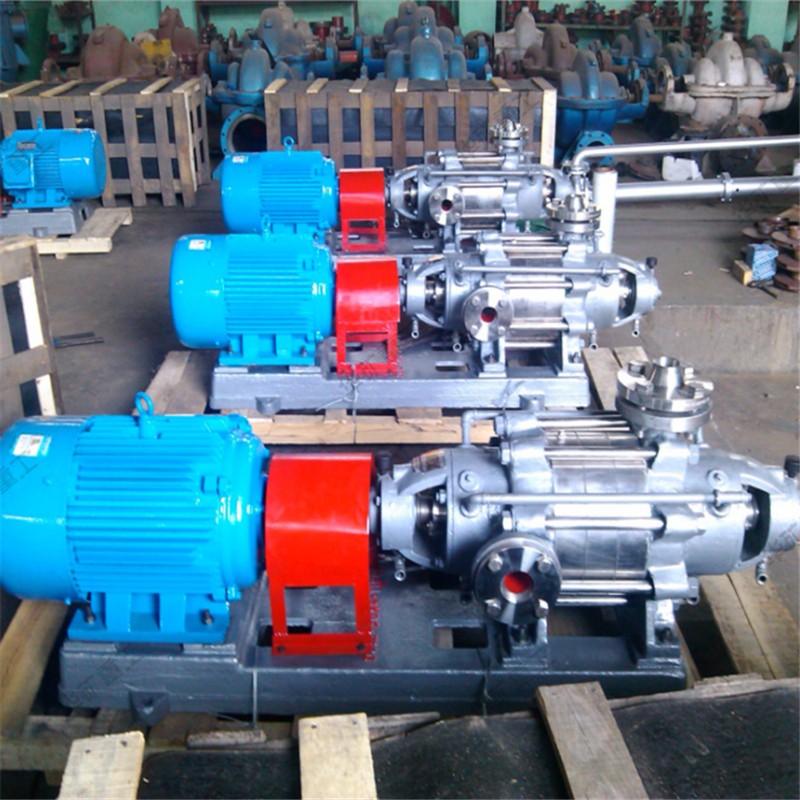

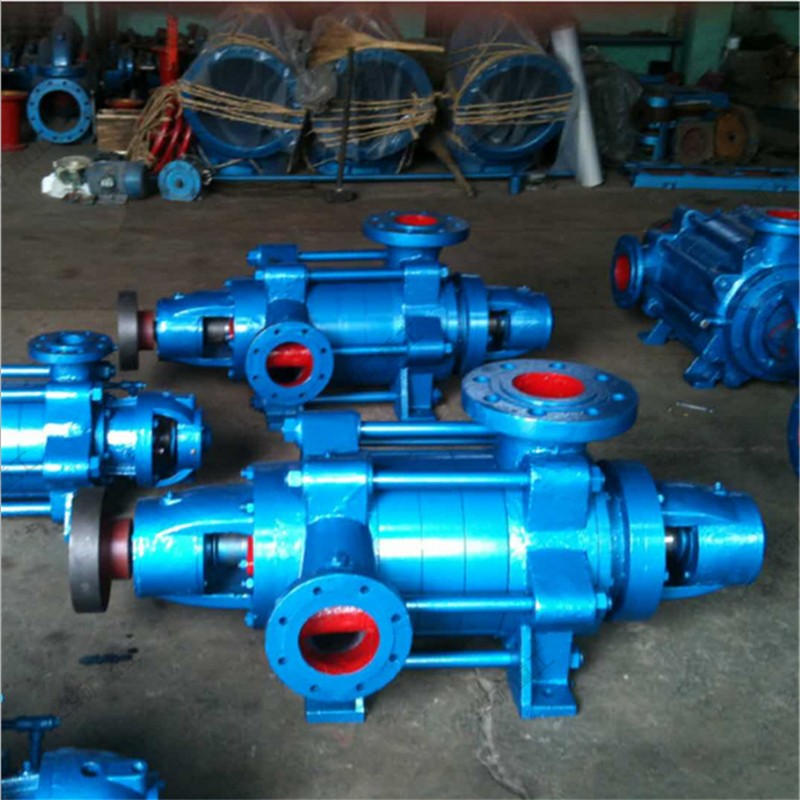

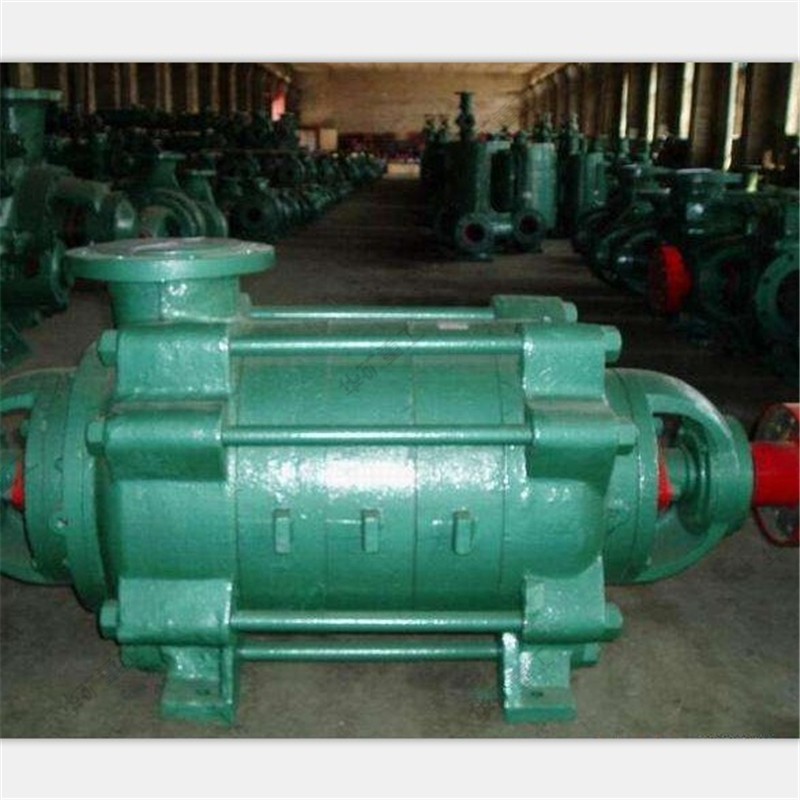

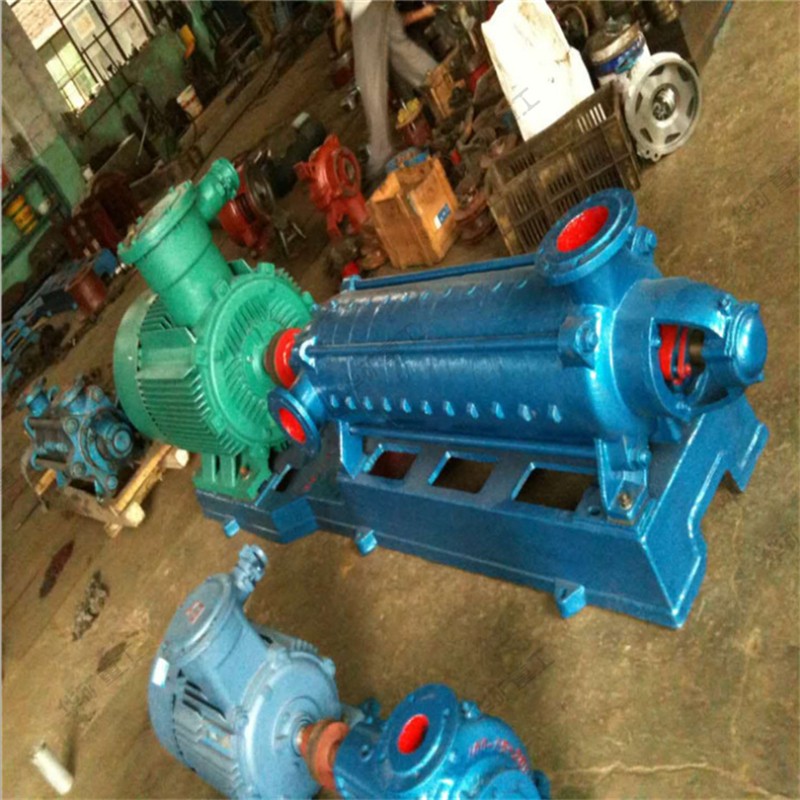

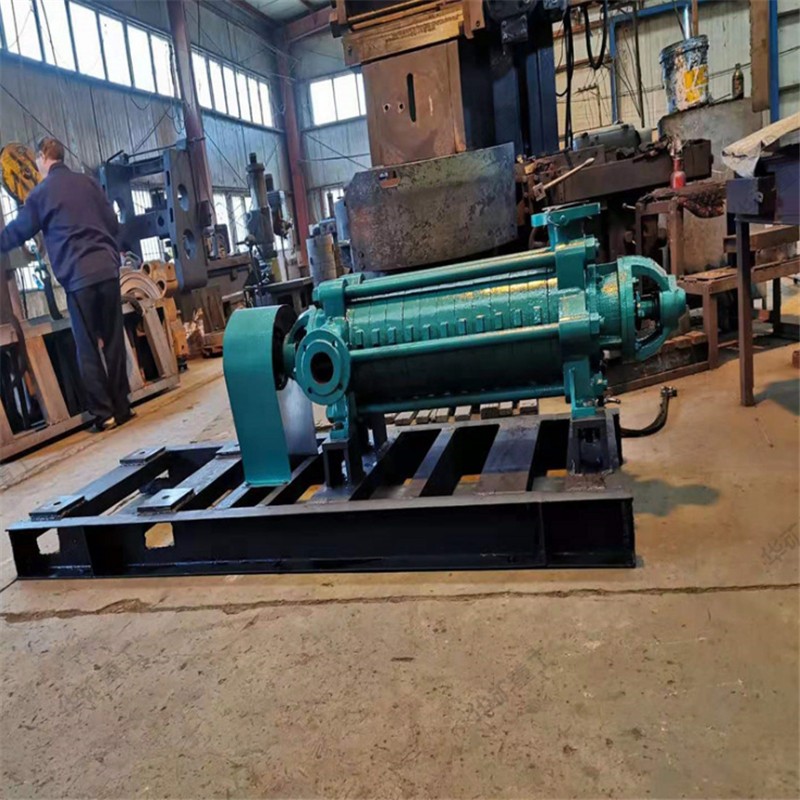

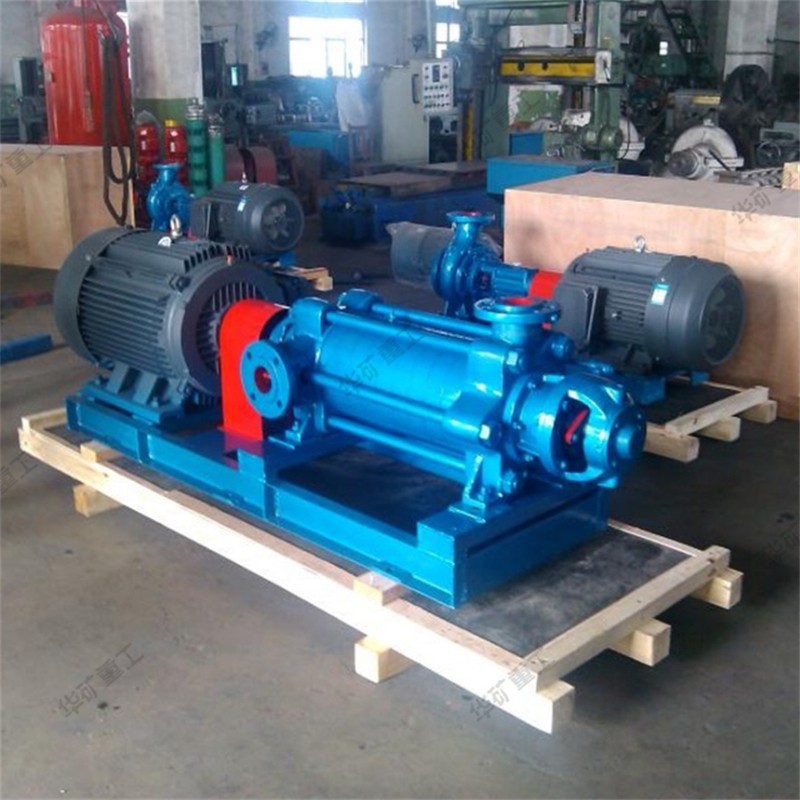

礦用耐磨多級離心泵

多級耐磨離心泵概述：

　　多級耐磨離心泵供輸送固體顆粒含量不大于1.5%的中性礦水(粒度小于0.5毫米)及類似的其他污水，被輸送介質的溫度不大于80℃，適用于鋼鐵廠、礦山排水、污水輸送等場合

　　多級耐磨離心泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油膩潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。

　　軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套，以保護泵軸。

　　從原電機方向看，泵為順時針方向旋轉。

多級耐磨離心泵使用條件：

在清水條件下（含固體顆粒低于0.1％），運行5000h無大修，效率下降不超過6％。

在含固體顆粒0.1％～1％以下污水條件下，運行3000h無大修，效率下降不超過5％。

在含固體顆粒1～.5％污水條件下，運行2000h無大修，效率下降不超過6％。

多級耐磨離心泵產品參數：

流量Q：6.3~600m3/h

揚程H：17~850m

電機功率：280kw

轉速：2950r/min

進口口徑：150mm

出口口徑：150mm。

MD型多級耐磨離心泵型號說明：

    MD 85-45*3

　　MD是礦用多級離心泵

　　85—泵的設計點流量為85m3/h

　　45是泵單級設計點揚程為16m

3是泵的級數為3
