鋼軌端面打磨機

鋼軌端面打磨機產品介紹：

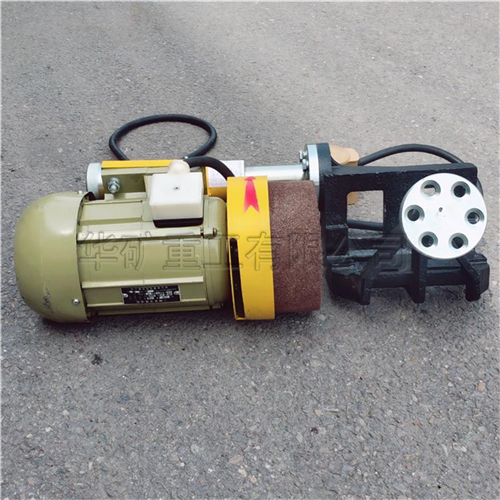

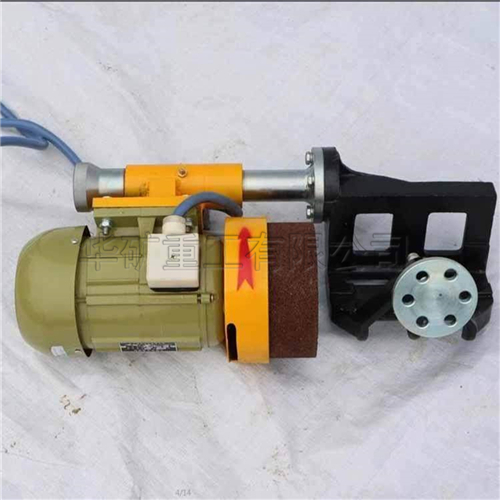

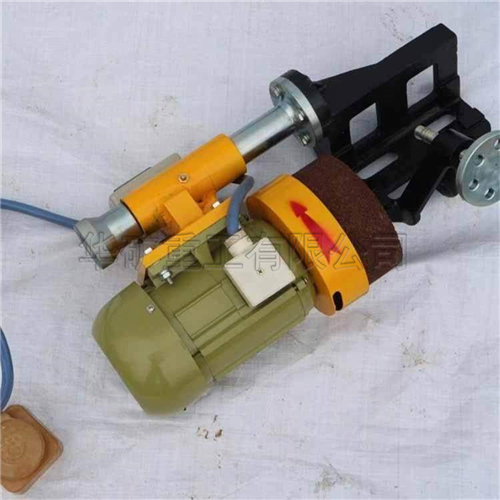

DM-1.1型電動鋼軌端面打磨機適用于對鋼軌端面進行磨削處理，是小型移動式氣壓焊設備的配套產品，其裝卡方便，操作簡便，磨削效率高，保證了焊接鋼軌端面質量的要求。

鋼軌端面打磨機基本結構與工作原理：

工作原理：把電動機的動力，直接傳遞給碗形砂輪使其產生回轉運動，即主磨削運動。同時，轉動手輪通過螺旋機構(絲杠、絲母)的回轉運動，帶動電機主輪、碗形砂輪…沿著絲杠(導向桿)軸向移動，即對鋼軌端面軸向進給磨削；又通過手扳動搬桿擺動擺架(電機碗形砂輪),繞著導向桿軸線在鋼軌端面徑向方向(垂直于鋼軌軸線)進行徑向進給磨削，即徑向進給運動。

基本結構：

1、主運動—由電動機1→碗形砂輪2組成。

2、軸向進給運動—由轉動手輪(螺母)3→擺架(電機座板)4→空心軸絲杠(導向杠)5移動組成。

3、徑向進給運動—由搬桿6→擺架（電機座板）組成。

4、凹形卡軌鉤7、頂絲8、定位螺釘9組成。

鋼軌端面打磨機使用方法與維護：

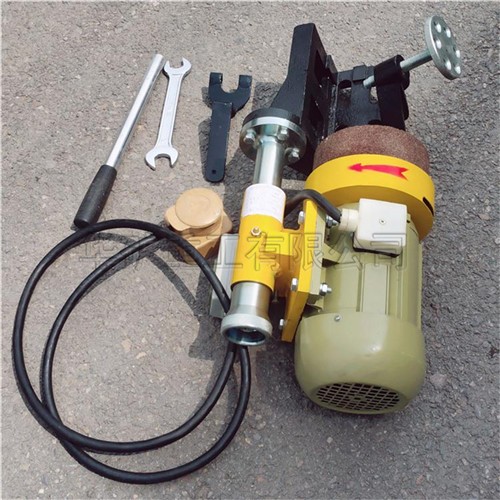

1、首先要檢查砂輪是否有裂紋，端面是否平整，均正常后，安裝碗形砂輪（BW）。具體方法是用附帶的專用套管六角扳手將鎖緊六角螺母扭緊。

2、檢查電源線連接是否良好，有無漏電現象。然后將打磨機裝卡在鋼軌上。注意：凹形卡軌鉤的內側上表面一定要與鋼軌頂面靠緊，旋動頂絲與鋼軌頂緊，確保砂輪端面與鋼軌軸線垂直，并將凹形卡軌鉤與導向桿的定位螺釘扭緊。

3、啟動電動機，主軸碗形砂輪開始回轉，同時旋動手輪調整磨削量進行軸向進給磨削，往復擺動搬把，進行徑向進給磨削。

4、要經常給螺旋機構、導向桿滑動面、螺母(手輪)推力槽…注入潤滑劑，以減少摩擦阻力。

鋼軌端面打磨機產品參數：

1.電動機：

電源：380V/50Hz

功率：1.1kW

轉速：2800r/min

2.碗形砂輪(BW)：150×50×32

3.碗形砂輪周向速度：Vmax=35m/s

4.外廓尺寸：500×260×180

5.整機重量：15kg
