YGZ90型導軌回轉鑿巖機是以壓縮空氣為動力的中深孔鑿巖機具．與CTC14.2型雙機采礦鉆車或TJ25型圓盤式鉆架配套，主要用于井下采礦場鉆鑿上向炮孔，也可用于露天采場和石方工程中鉆鑿下向或水平炮孔。鉆孔直徑50-80mm,有效鉆孔深度30m。采用直徑65mm的十字型合金釬頭在F12-14級礦巖中，平均純鑿巖速度可達680mm/分。

型號：YGZ90

外形尺寸：876*355*303

重量：95KG

氣缸直徑：125mm

沖擊能量：≥225J

適工作水壓mpa：0.4-0.5mpa

沖擊頻率：≥34Hz

轉釬扭矩：≥140Nm

耗氣量：≤225L/s

適宜鑿孔直徑mm：50-80

鑿孔深度m：30

釬尾規格：?38*97mm

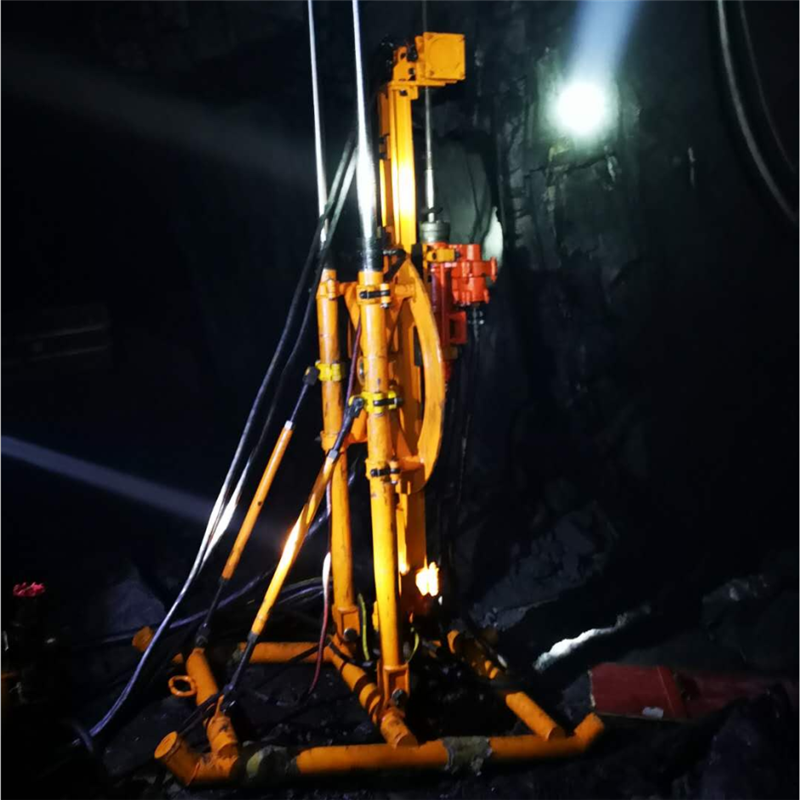

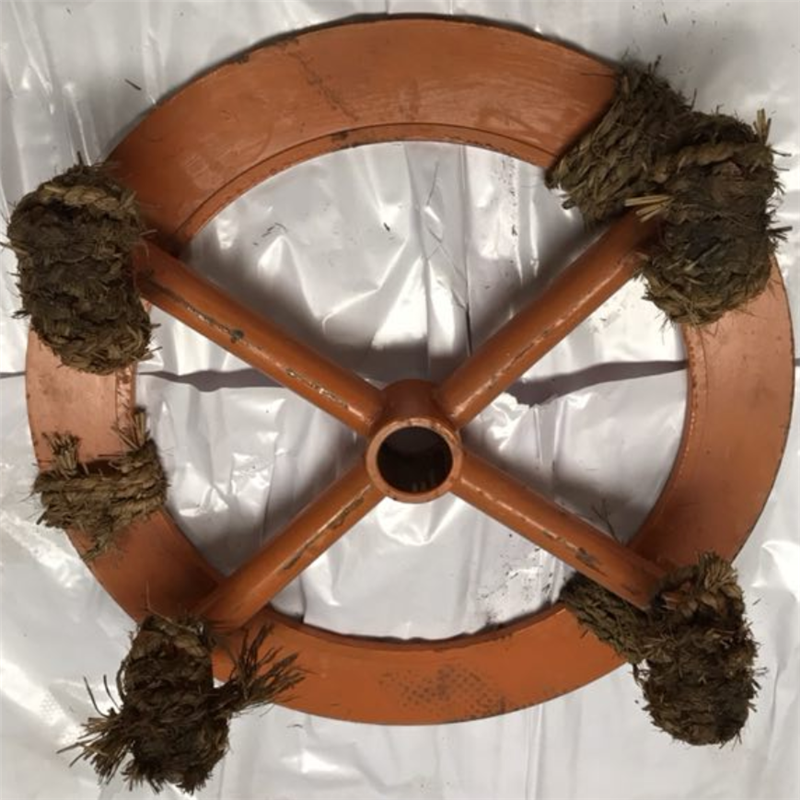

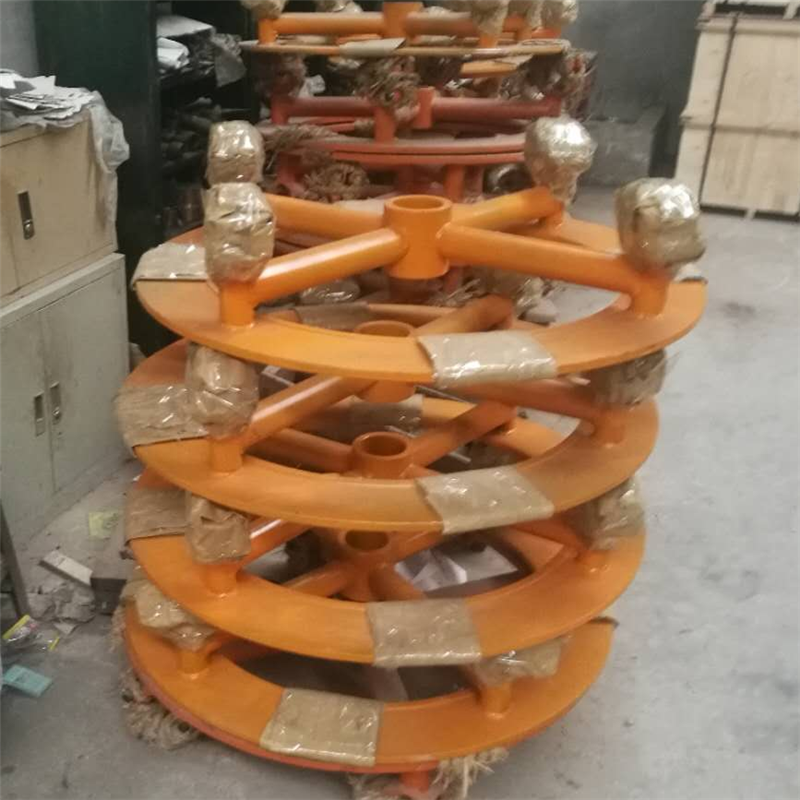

TJ22型圓盤式鉆架是與YGZ90型導軌式獨立回轉鑿巖機配套，以壓縮空氣為動力的中深孔鑿巖機設備。主要用于井下采礦場接桿鉆鑿上向扇形或環形中深炮孔，亦可用于井下空?qǐng)龅姆彭敽拖锏厘^桿支護，以及需要鉆鑿類似上述炮孔的石方工程。

鉆架適用于巷道斷面為2.2米*2.2米到2.7米*2.7米。鉆孔直徑?50-80mm，有效孔深30米。

該鉆架結構簡單、拆裝運輸方便，故特別適用于井下工作地點變動頻繁，運輸條件較差且不宜采用鑿巖鉆車和TJ25鉆架的巷道。
